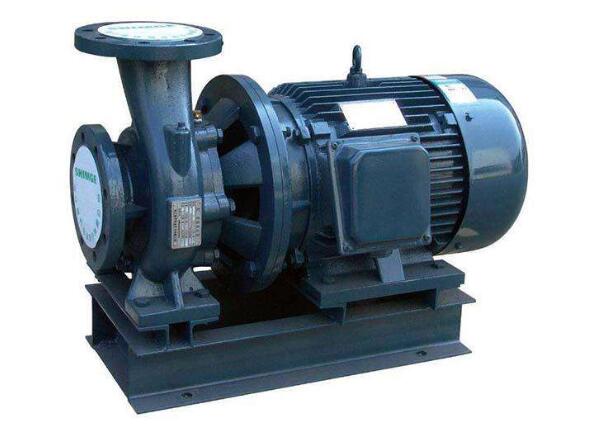

传统化工泵的结构介绍

泵头部分

化工泵为双泵壳结构，即前泵壳、后泵壳和带有可更换的过流部分(包括叶轮、蜗壳、前护板、后护板)。前后泵壳根据工作压力，采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接，后泵壳有止口与托架用螺栓连接，泵的吐出口可按八个角度旋转安装，叶轮前后盖板带有背叶片以减少泄漏，提高泵的寿命及效率。各型泵进口均为水平方向，从传动方向看泵为顺时旋转。

轴封部分

轴封有三种形式， 副叶轮轴封及填料轴封，机械密封。

(1)副叶轮轴封：在泵进口正压力值不大于泵出口压力值的10%时的单级泵或多级串联第三级泵，可以采用副叶轮轴封，副叶轮轴封具有不稀释矿浆，密封效果好等优点。

(2)填料轴封：填料轴封结构简单，维修方便，需使用轴封水 ，对于不适于用副叶轮轴封的工况及泵吸上使用工况可采用填料轴封。

(3)机械密封：对于不适于以上两种轴封的工况下，采用机械密 封，减少轴封部分的维修次数。

传动部分

本系列化工泵均采用同一系列的传动，包括托架和轴承组件，泵轴直径大，刚性好，悬臂短，在恶劣的工况下不会弯曲和振动。轴承选用单列圆锥滚子轴承和角接触球轴承组合使用，能够承受泵的大轴向及径向载荷，轴承采用锂基润滑脂润滑，这种润滑的优点在于：油膜强度高；油脂粘附性好，不易流失，使用时间较长；密封简单，轴承体两端装有密封端盖，能有效防止矿浆等污物进入轴承。
