化工泵轴封装置结构、原理与分类盘点

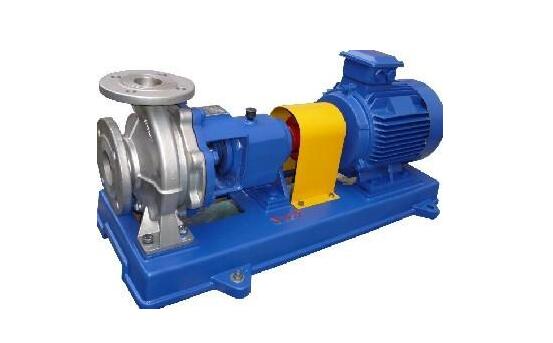

化工泵轴封装置的作用：因为在转子和泵壳之间需要有一定的间隙，所以在泵轴伸出泵壳的部位加以密封装置。在水泵吸入端的密封用来防止空气漏入、破坏真空而影响吸水，出水端的密封则可防止高压水漏出。

一、机械密封形式及工作原理
机械密封是一种限制工作流体沿转轴泄漏的、无填料的端面密封装置，主要由静环、动环、弹性（或磁性）元件、传动元件和辅助密封圈等组成。机械密封工作时是靠固定在轴上的动环和固定在泵壳上的静环，并利用弹性元件的弹性力和密封流体的压力，促使动、静环端面的紧密贴合来实现密封功能的。在机械密封装置中，压力轴封水一方面阻止高压泄出水，另一方面挤入动、静环之间维持一层流动的润滑液膜，使动、静环端面不接触。由于流动膜非常薄且被高压水作用着，因此泄漏量很少。在静环和密封压盖之间（B）、动环和旋转轴之间（C）及密封压盖和壳体之间（D）采用辅助密封圈，解决了这几处泄漏点的密封问题。

二、机械密封的工作过程
静环和密封压盖之间利用静环密封胶圈密封且利用密封胶圈的弹性紧力使静环固定在密封压盖上，并且利用1防转销防止静环静环转动；动环利用弹性元件的弹性力与静环紧密贴合在一起，动环与轴之间利用动环密封胶圈密封，并通过传动销钉与弹性元件连接，随弹性元件一起转动，弹性元件通过紧固螺钉固定在轴上随轴一起旋转。这样，当轴转动时，旋转轴通过紧固螺钉带动弹性元件转动，弹性元件通过传动销钉带动动环一起旋转，这样就使动环和静环之间产生了相对的回转运动和良好的贴合接触，达到密封的目的。
