  • CZ标准化工流程泵

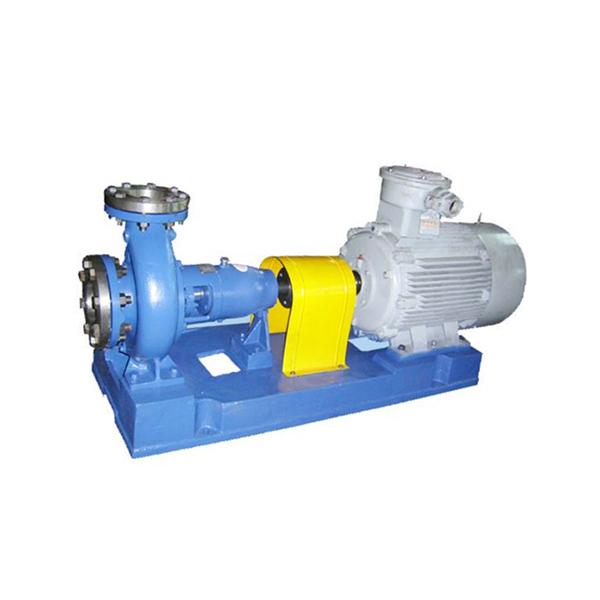

    CZ标准化工流程泵

    概述:在泵体上铸有支脚,可承受来自管路的荷载并直接传给基础,这样泵转子不会因泵承受荷载而产生弯曲,从而保证了承载和机械密封具有较佳的使用…

    13739106868 QQ客服

    简介:CZ型化工流程泵是引进国外先进技术生产的产品。该泵是卧式、单级、单吸离心泵,是目前国内较先进泵种之一。该型泵可输送各种温度和浓度的硝酸、硫酸、盐酸和磷酸等无机酸和有机酸;各种温度和浓度下的氢氧化钠和碳酸钠等碱性溶液、各种盐溶液;各种液态石油化工产品、有机化合物,以及其他有腐蚀的液体。

    CZ型化工流程泵与介质接触的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃尔,1Cr18Ni12Mo2Ti,Ti(钛), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金钢, 0Cr25Ni6Mo3Cu2Mn2Si等材质,轴封采用单、双端面机械密封或软填料密封,用户可以根据实际工况选定。



    应用:炼油厂;

    化学和石油化学工业;

    煤加工工业;

    造纸、纸浆液;

    制糖业等。





    性能范围:流量Q        6~2000m3/h

          扬程H        3~1160m

          出口直径DN   32~300mm

            工作压力      ~2.5MPa

            工作温度     -80~300℃

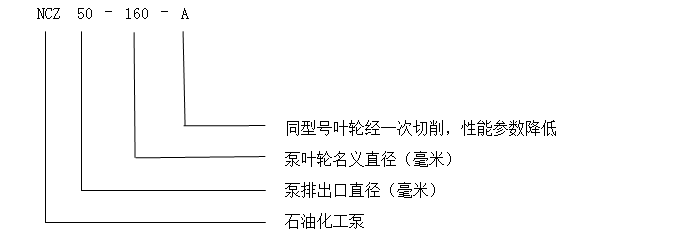

    泵型号意义说明:





    结构特点:CZ型系列泵泵体为脚支撑,可以承受来自外界载荷直接传给基础。轴承润滑方式为稀油润滑,由恒位油杯控制油位,充分保证轴承在良好润滑状态下工作,使轴承具有较佳使用寿命。叶轮为半开式叶轮,由背叶片或平衡孔平衡轴向力,残余轴向力由轴承平衡。部份泵体设计成双轴封根据使用情况的不同,可采用动力密封和双机封,可以采用内冲洗、自冲洗、外冲洗对机械密封进行冲洗和冷却。轴承深沟球轴承、圆柱滚子轴承和角接触球轴承,分别配有轻轴和重轴,以满足不同载荷的需要。CZ系列泵42种型号只需8种轴承架,通用性强标准化程度高,且结构紧凑合理,外观质量好。联轴器为爪型、柱销型 、膜片型等供用户选择。膜片可分装式,维修时无须拆卸管路和电机,可自由拆卸轴承架、轴、密封箱体、叶轮组件等。泵的入口法兰水平吸入,出口法兰垂直向上。从电机端看,泵轴顺时针旋转。





    性能参数表






    用户使用时应严格注意

    一、            应往轴承箱内加注润滑油,油量应控制于油窗中间水平面。

    二、            开车前用手盘动联轴器,有无在安装过程中产生卡死现象如有碰擦异常应予消除。

    三、            起动前先接通冷却冲洗液,停车时应先停车再关闭冷却冲洗液。

    四、            冷却冲洗液必须是干净的不结垢的软水,因此对新安装的管路和储蓄罐应冲洗干净。防止有固体物质进入机械密封影响密封效果和寿命。易结垢的水质会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。

    五、            用冷凝水作密封冲洗液效果是理想的,温度<85℃。

    六、            冷却冲洗液的压力为0.1~0.3MPa,流量为0.63m3/h,流量过小会影响密封的使用寿命。



    故障排除方法和订货须知

    故障

    原因

    解决方法

    出口无排量

    1、  泵内没有灌满液体

    2、  吸入管路有空气吸入

    3、  安装高度太高,输入热的或易汽化介质

    4、  转向反

    5、  要求扬程大于扬程

    1、  重灌液体

    2、  修理管路

    3、  降低泵安装高度

    4、  改变转向

    5、  选择新泵

    流量不足

    1、  底阀太小

    2、  吸入管路浸入液体深度不够,有空气带入泵内

    3、  吸入管径太小,有杂物阻塞

    4、  排出管过细,管路损失太小

    5、  叶轮磨损

    1、  配置大底阀

    2、  增加浸入深度

    3、  换粗管,清楚杂物

    4、  更换排出管路

    5、  更换叶轮



    振动噪声大

    1、  泵于电机轴不同心

    2、  泵轴弯曲

    3、  叶轮螺母松脱

    4、  泵内有杂物进入

    5、  轴承损坏

    1、  校准泵与电机轴心线

    2、  卸下校直或更换新轴

    3、  卸泵、上紧叶轮螺母

    4、  卸泵、清除杂物

    5、  更换轴承

    轴承过热

    1、  油杯无油

    2、  泵轴与电机轴不对中

    1、  加油

    2、  两轴对中







    订货须知

        输送介质性质

    泵的性能参数                  液体名称、成份

    流量                                               使用温度及温度变化范围

    扬程                           粘度

    进口压力                       比重

    出口压力                       饱和蒸汽压力(在使用温度下)

    NPSHa值                       浓度

                                    PH值

    泵的结构                       所含固体颗粒名称、大小、比重、含量

    泵过流部分材料                                有无析出结晶

    密封形式                        电动机

    出口方向                        形式、转速、电压、周波

    口径                            备件、特殊附件

    法兰规格                        特殊要求
