  • SP化工混流泵

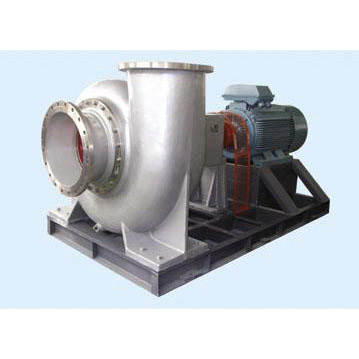

    SP化工混流泵

    概述:SP化工混流泵是介于离心泵和轴流泵之间的一种泵,能够经济有效地输送大流量、低扬程的、纯净的或含有一定颗粒的,化学中性的或有腐蚀性的…

    13739106868 QQ客服

    简介:SP化工混流泵是介于离心泵和轴流泵之间的一种泵,能够经济有效地输送大流量、低扬程的、纯净的或含有一定颗粒的,化学中性的或有腐蚀性的液体(强腐蚀性液体需说明)。该泵性能高、能耗小,在整个机能范围内的能耗平均,可以在闭阀下启动,而电机不至过载,过流截面大,不易堵塞,结构紧固,使用寿命长。

    SP化工混流泵与介质接触的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃尔,1Cr18Ni12Mo2Ti,Ti(钛), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金钢, 0Cr25Ni6Mo3Cu2Mn2Si等材质,轴封采用双端面机械密封,用户可以根据实际工况选定。



    应用:化工流程中强制循环;

    海水养殖;

    城市煤气工程;

    水处理系统。





    性能范围:流量Q        ~7000m3/h

          扬程H        ~25m

          进口直径DN   200~700mm

            工作压力      1.0MPa

            工作温度      -20~120℃

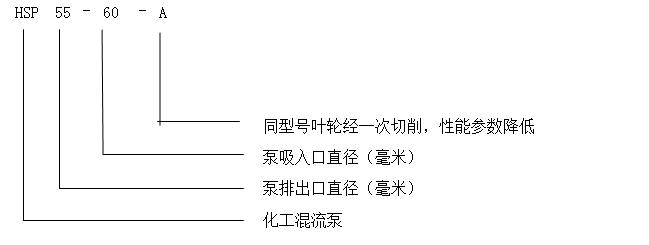

    泵型号意义说明:





    结构特点:

    混流泵是一种“拉出”式结构泵,在检查和拆卸叶轮和轴封时,毋须将与泵体相连接的管路拆开。装有精密加工的泵轴,装有稀油润滑的轴承,在填料函盖中装有防护轴套。泵体的支脚,可承受来自管路的任何载荷,并直接传递给基础。这样,转子不会因为泵承受受载荷而产生弯曲,从而保证轴承的最佳使用寿命。

    由于较大的过流面积,从而减少阻塞。泵的旋转方向,从驱动端看,为顺时针方向。 动力驱动可采用电动机或内燃机。泵装置上可以配备完整的放气装置,有利于吸入管路的排气。

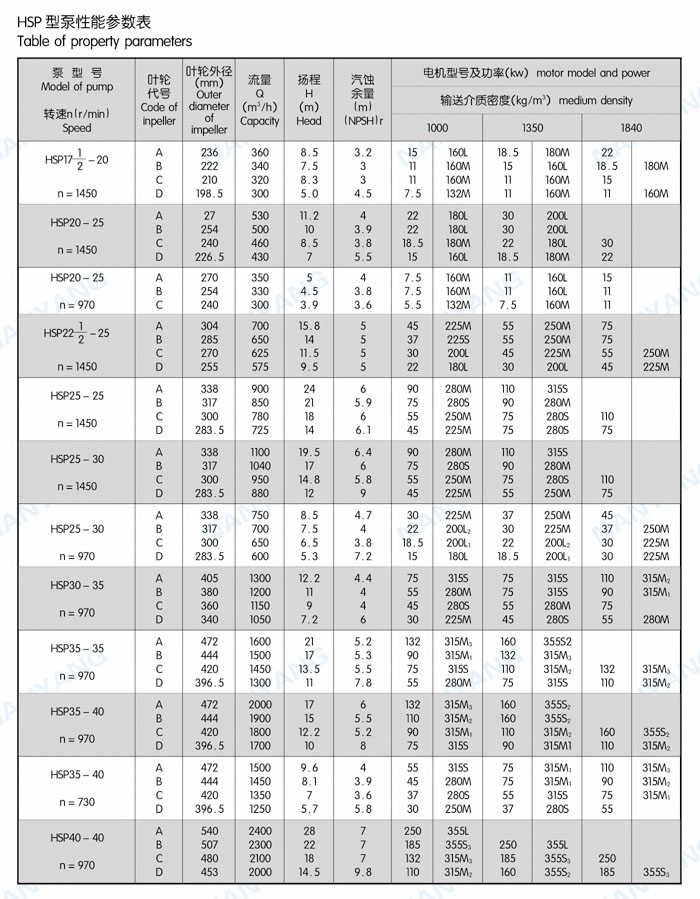

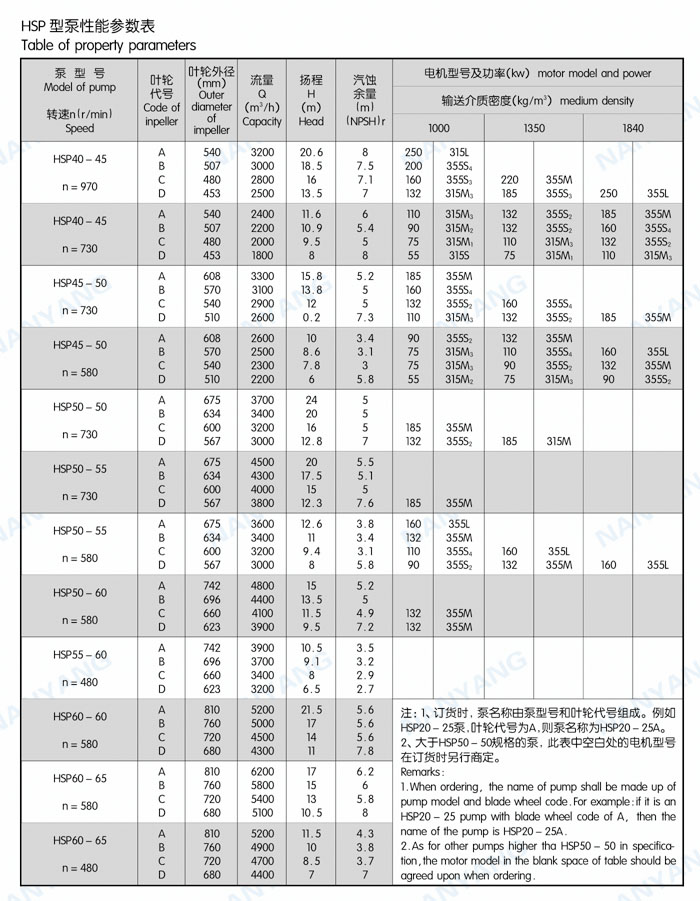

    性能参数表







    用户使用时应严格注意

    一、            应往轴承箱内加注润滑油,油量应控制于油窗中间水平面。

    二、            开车前用手盘动联轴器,有无在安装过程中产生卡死现象如有碰擦异常应予消除。

    三、            起动前先接通冷却冲洗液,停车时应先停车再关闭冷却冲洗液。

    四、            冷却冲洗液必须是干净的不结垢的软水,因此对新安装的管路和储蓄罐应冲洗干净。防止有固体物质进入机械密封影响密封效果和寿命。易结垢的水质会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。

    五、            用冷凝水作密封冲洗液效果是理想的,温度<85℃。

    六、            冷却冲洗液的压力为0.1~0.3MPa,流量为0.63m3/h,流量过小会影响密封的使用寿命。



    故障排除方法和订货须知

    故障

    原因

    解决方法

    出口无排量

    1、  泵内没有灌满液体

    2、  吸入管路有空气吸入

    3、  安装高度太高,输入热的或易汽化介质

    4、  转向反

    5、  要求扬程大于扬程

    1、  重灌液体

    2、  修理管路

    3、  降低泵安装高度

    4、  改变转向

    5、  选择新泵

    流量不足

    1、  底阀太小

    2、  吸入管路浸入液体深度不够,有空气带入泵内

    3、  吸入管径太小,有杂物阻塞

    4、  排出管过细,管路损失太小

    5、  叶轮磨损

    1、  配置大底阀

    2、  增加浸入深度

    3、  换粗管,清楚杂物

    4、  更换排出管路

    5、  更换叶轮



    振动噪声大

    1、  泵于电机轴不同心

    2、  泵轴弯曲

    3、  叶轮螺母松脱

    4、  泵内有杂物进入

    5、  轴承损坏

    1、  校准泵与电机轴心线

    2、  卸下校直或更换新轴

    3、  卸泵、上紧叶轮螺母

    4、  卸泵、清除杂物

    5、  更换轴承

    轴承过热

    1、  油杯无油

    2、  泵轴与电机轴不对中

    1、  加油

    2、  两轴对中







    订货须知

        输送介质性质

    泵的性能参数                  液体名称、成份

    流量                                               使用温度及温度变化范围

    扬程                           粘度

    进口压力                       比重

    出口压力                       饱和蒸汽压力(在使用温度下)

    NPSHa值                       浓度

                                    PH值

    泵的结构                       所含固体颗粒名称、大小、比重、含量

    泵过流部分材料                                有无析出结晶

    密封形式                        电动机

    出口方向                        形式、转速、电压、周波

    口径                            备件、特殊附件

    法兰规格                        特殊要求
