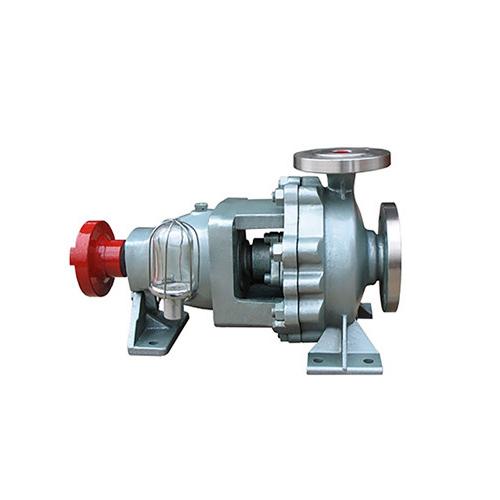

IH化工离心泵

简介：IH型化工离心泵是单级单吸（轴向吸入）悬臂式离心泵，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。

IH型化工离心泵与介质接触的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃尔,1Cr18Ni12Mo2Ti,Ti(钛), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金钢, 0Cr25Ni6Mo3Cu2Mn2Si等材质，轴封采用机械密封、动力密封及填料密封,用户可以根据实际工况选定。

应用：适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

性能范围：流量Q        0.3~400m3/h

      扬程H        5~125m

      进口直径DN   32~200mm

        工作压力      ~1.6MPa

        设计温度      ~120℃

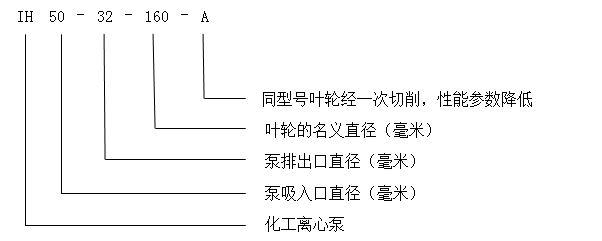

泵型号意义说明：

结构特点：IH系列泵为脚支撑，可以承受来自外界载荷直接传给基础。轴承润滑方式为稀油润滑，由恒位油杯控制油位，充分保证轴承在良好润滑状态下工作，使轴承具有最佳使用寿命。叶轮为闭式叶轮，由背叶片或平衡孔平衡轴向力，残余轴向力由轴承平衡。轴封根据使用情况的不同，可采用动力密封、单端面机械密封、双端面机械密封、串联式机械密封，可以采用内冲洗、自冲洗、外冲洗对机械密封进行冲洗和冷却。轴承深沟球轴承、圆柱滚子轴承和角接触球轴承，分别配有轻轴和重轴，以满足不同载荷的需要。IH系列40多种泵只需6种轴承架，通用性强标准化程度高，且结构紧凑合理，外观质量好。泵的联轴器为爪型、柱销型、膜片型等供用户选择。膜片可分装式，维修时无须拆卸管路和电机，可自由拆卸轴承架、轴、密封箱体、叶轮组件等。泵的入口法兰水平吸入，出口法兰垂直向上。从电机端看，泵轴顺时针旋转。

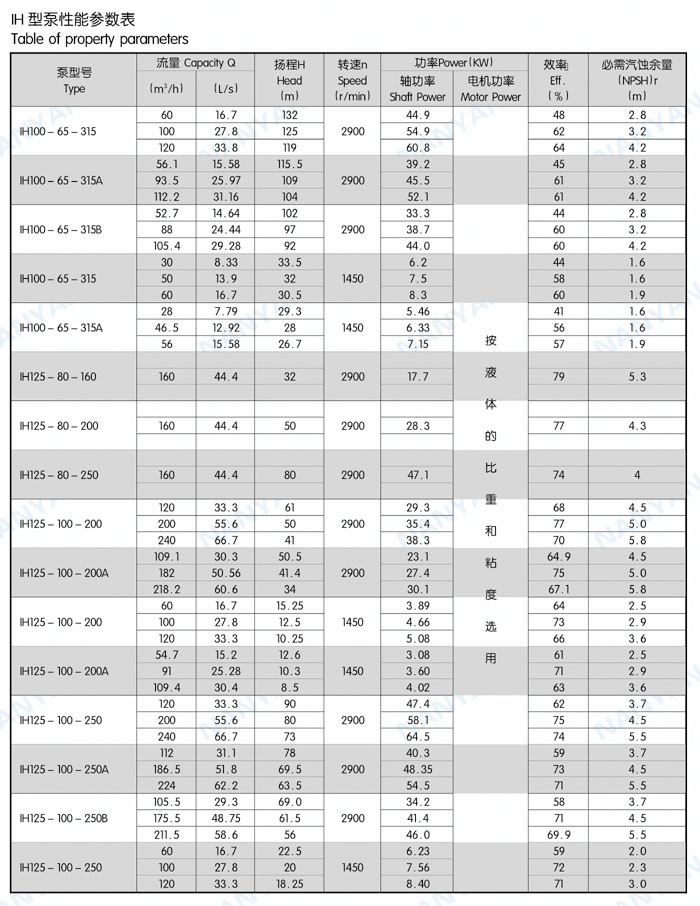

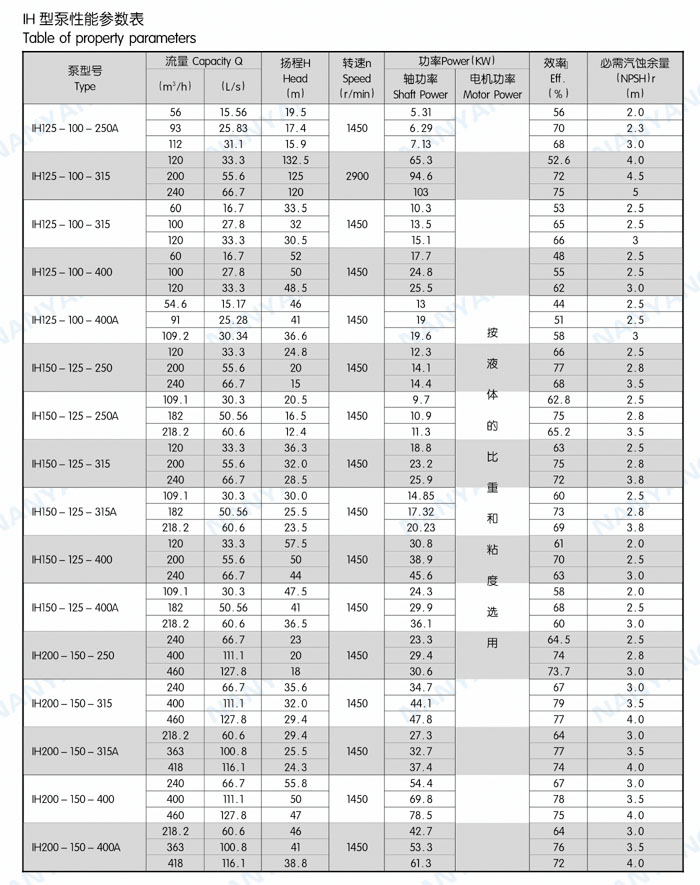

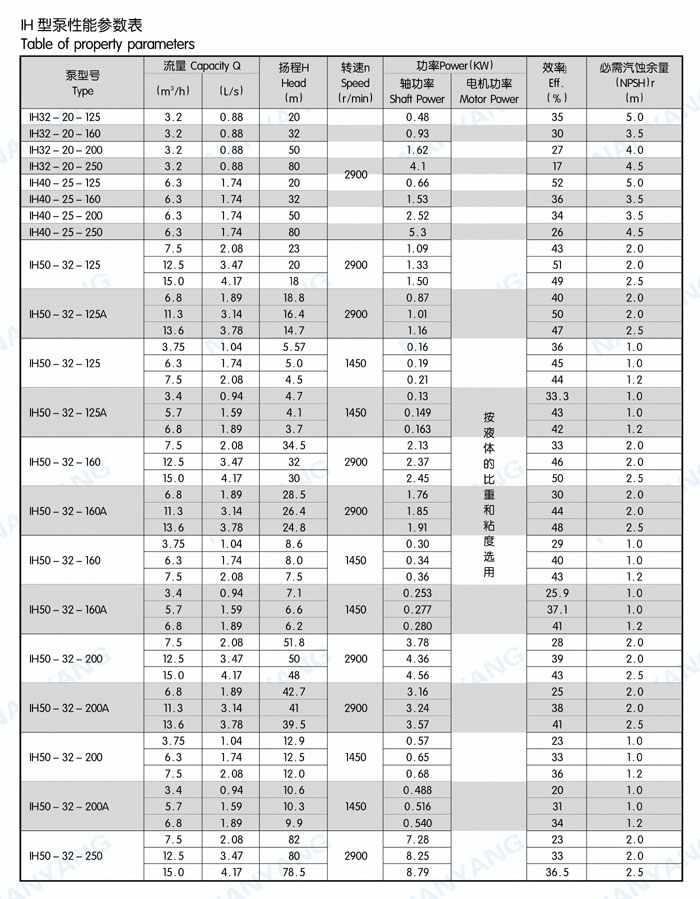

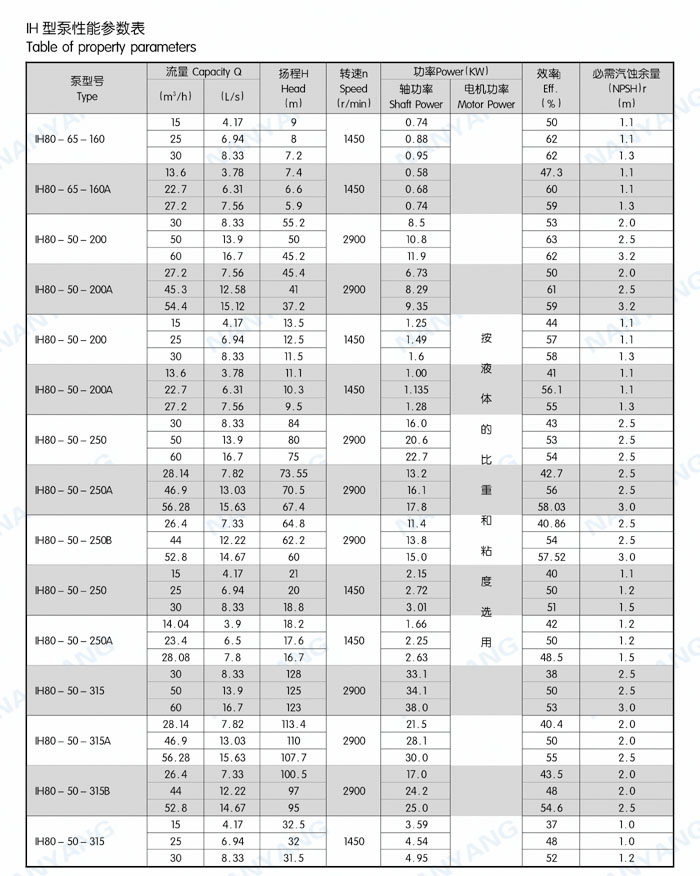

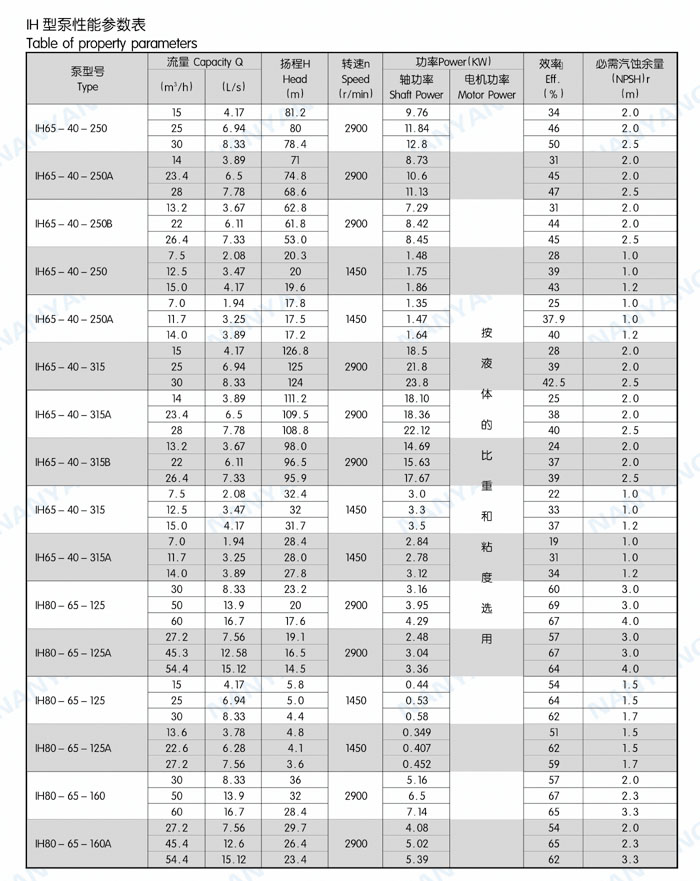

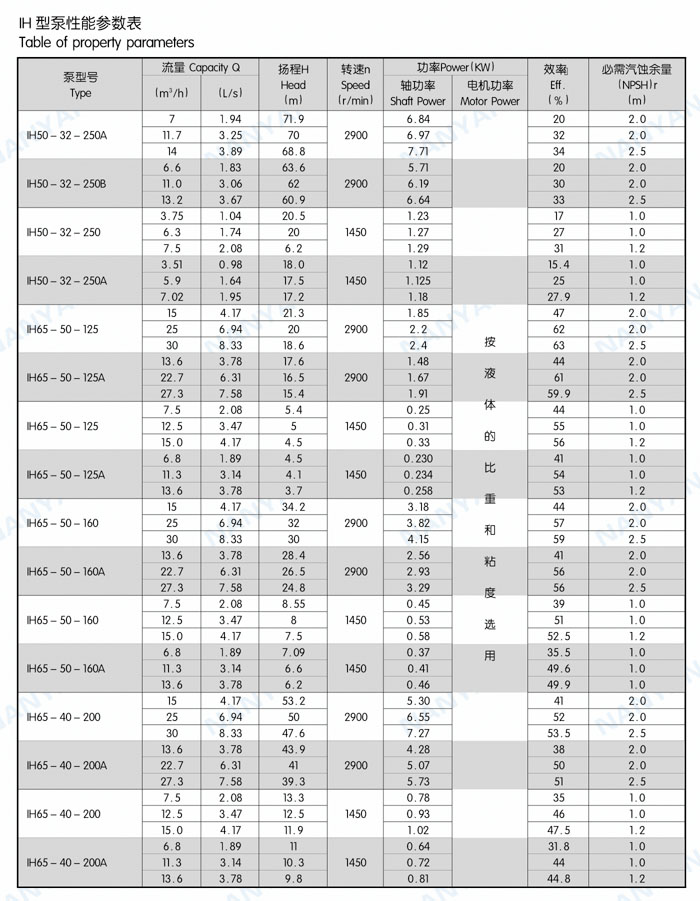

性能参数表

用户使用时应严格注意

一、            应往轴承箱内加注润滑油，油量应控制于油窗中间水平面。

二、            开车前用手盘动联轴器，有无在安装过程中产生卡死现象如有碰擦异常应予消除。

三、            起动前先接通冷却冲洗液，停车时应先停车再关闭冷却冲洗液。

四、            冷却冲洗液必须是干净的不结垢的软水，因此对新安装的管路和储蓄罐应冲洗干净。防止有固体物质进入机械密封影响密封效果和寿命。易结垢的水质会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。

五、            用冷凝水作密封冲洗液效果是理想的，温度<85℃。

六、            冷却冲洗液的压力为0.1~0.3MPa，流量为0.63m3/h，流量过小会影响密封的使用寿命。

故障排除方法和订货须知

订货须知

    输送介质性质

泵的性能参数                  液体名称、成份

流量                                               使用温度及温度变化范围

扬程                           粘度

进口压力                       比重

出口压力                       饱和蒸汽压力（在使用温度下）

NPSHa值                       浓度

                                PH值

泵的结构                       所含固体颗粒名称、大小、比重、含量

泵过流部分材料                                有无析出结晶

密封形式                        电动机

出口方向                        形式、转速、电压、周波

口径                            备件、特殊附件

法兰规格                        特殊要求
