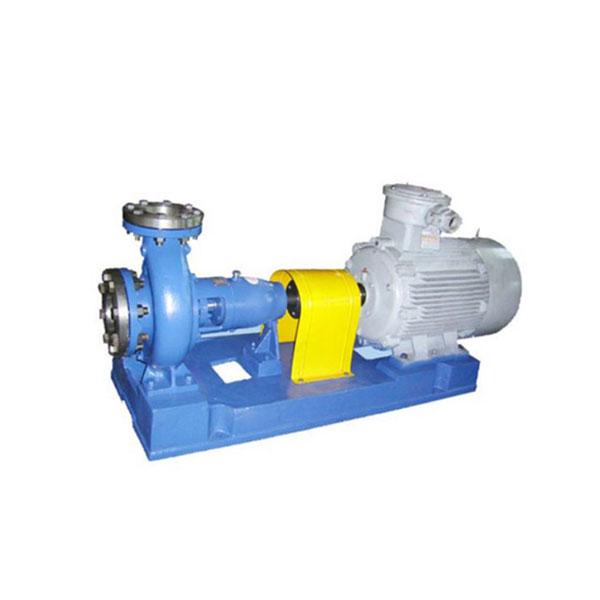

钛化工流程泵

一、概述
CZ系列标准化工泵是卧式、单级、单吸离心泵，其尺寸和性能符合DIN24256/ISO2858标准，是根据API610(第八版）和VDMA24297（轻/中型）规范设计的。
CZ系列标准化工泵的性能范围包括了IH系列标准化工泵所有性能，其效率、汽蚀性能等指标均超过IH型泵，可与H型泵进行单机互换。
二、用途
输送低温或高温液体;中性或有腐蚀性液体;清洁或含有固体颗粒的液体。特别适用于:化学和石油化学工业炼油厂、发电厂造纸厂和纸浆业、环保保护工程制糖、制药业、船舶及海上工业等。

三、性能

流量（Q）（依据转速，参见第2页性能图）可达2000m3/h
扬程（H）可达160m

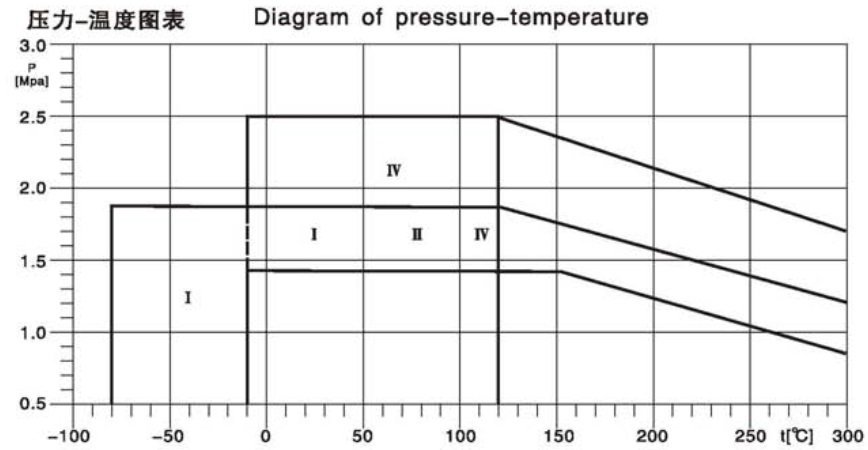

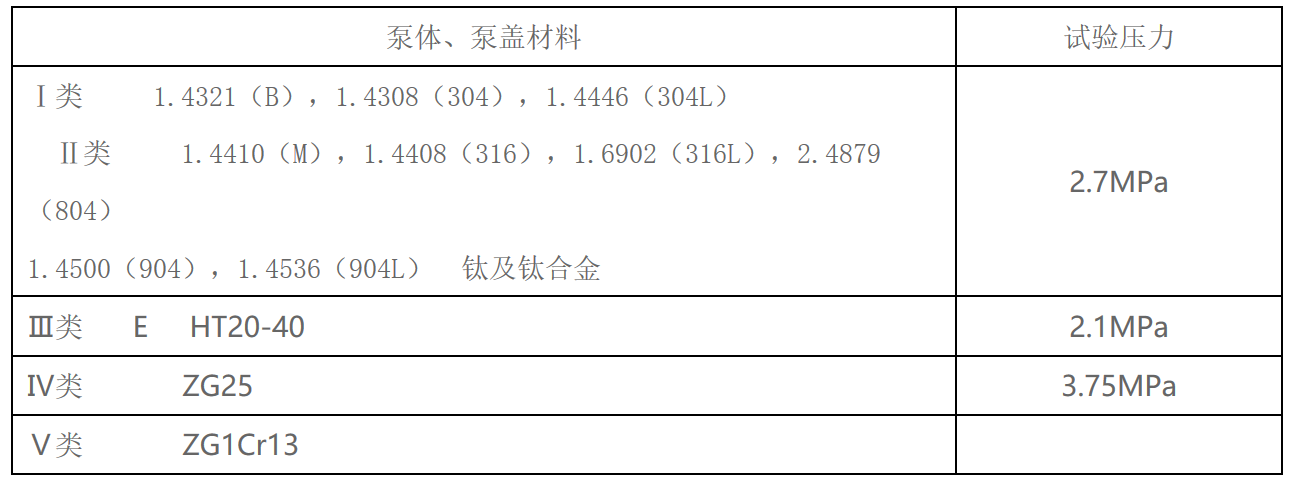

工作压力（P）2.5MPa
工作温度(t)-80℃～+300℃
特性曲线平坦，汽蚀值低，效率高，在不满负荷时，也保持这些特性。
四、设计特点

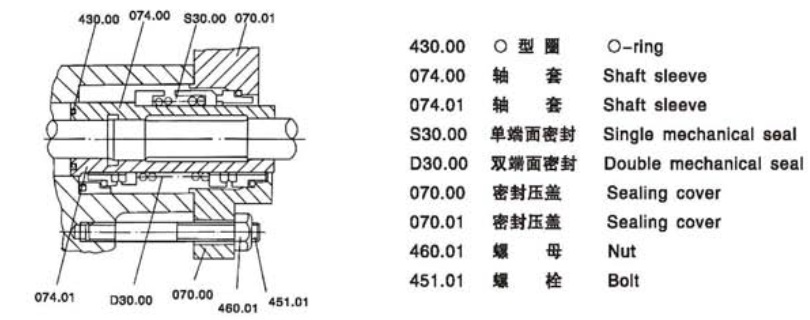

作用于轴封处的压力由付叶片或叶轮上的平衡孔平衡。轴封既可采用软填料密封（可冷却，也可不冷却），也可采用各种结构的单、双端面机械密封（可采用平衡型〉。滚珠轴承经久耐用，轴径尺寸充裕，以保证运行平稳。部分规格的泵体设计成双螺壳体，以平衡径向力。轴承架，包括轴、叶轮、填料函等形成一个组合部件，使泵体在维修时不须从管道上拆下（如果采用加长联轴器时，电机也不必拆下)。法兰设计，采用PN16、PN25两种（依据材料的差别〉。而且，也可运用于ANSI125磅/平方英寸或150磅/平方英寸。
五、输送介质
各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸。
各种温度和浓度下的氢氧化钠和碳酸钠等碱性溶液。
各种盐溶液。
各种液态石油化工产品、有机化合物，以及其它有腐蚀的原料和产品。
目前我厂的耐腐蚀材料，能满足上诉各种介质的要求。订货时，请用户提供所要输送介质的详细情况。

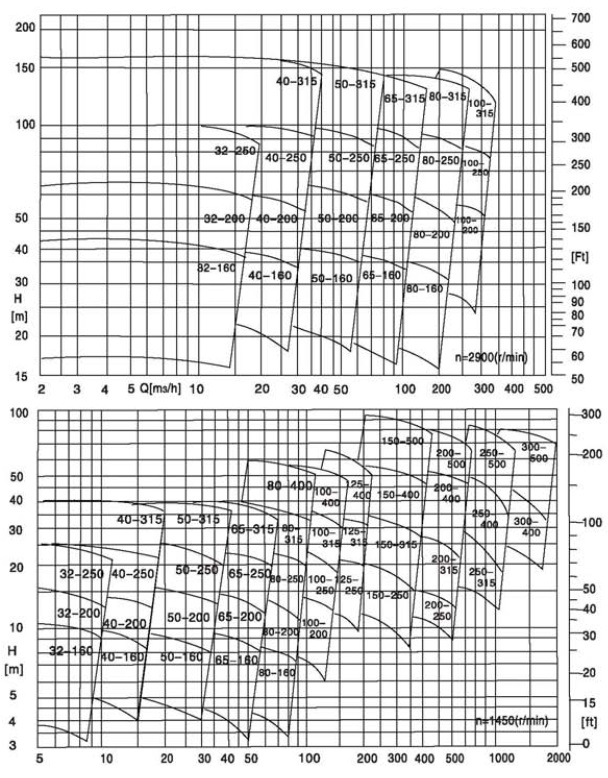

六、性能范围


七、性能参数表

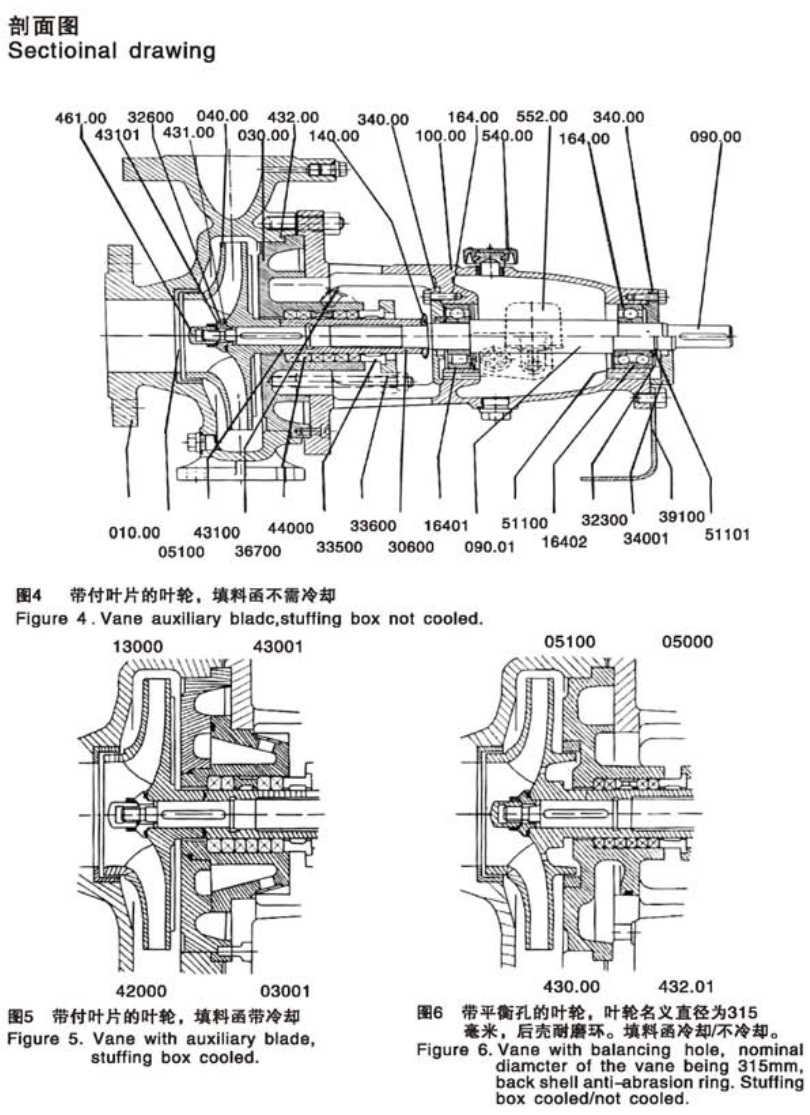

010.00      泵体                       030.00       填料函                        030.01       填料函
*040.00    叶轮                       *050.00      磨损环                        *051.00      磨损环
090.00      轴                           090.01       轴                               100.00       轴承架
130.00      泵盖                       140.00        防酸环                       164.00       滚动轴承
164.01      滚动轴承                164.02        滚动轴承                   *306.00     轴套
323.00      挡圈                       *326.00      卡盘                           335.00       压盖视套
336.00      压盖法兰                340.00        轴承压盖                    340.01       轴承压盖
367.00      水封环                    391.00        支脚                          430.00       O形环
430.01      O形环                     431.00        密封环                      *431.01      密封环
*432.00     密封垫                   *432.01       密封垫                      *440.00      填料
*461.00     叶轮螺母                511.00        卡环                          511.01        卡环
540.00       排气油塞                552.00        恒位油杯                   带“*”号者为易损件

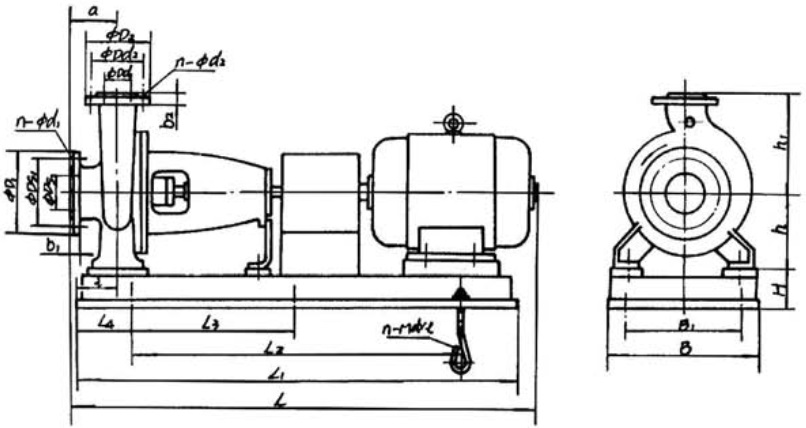

CZ标准化工泵安装尺寸图
