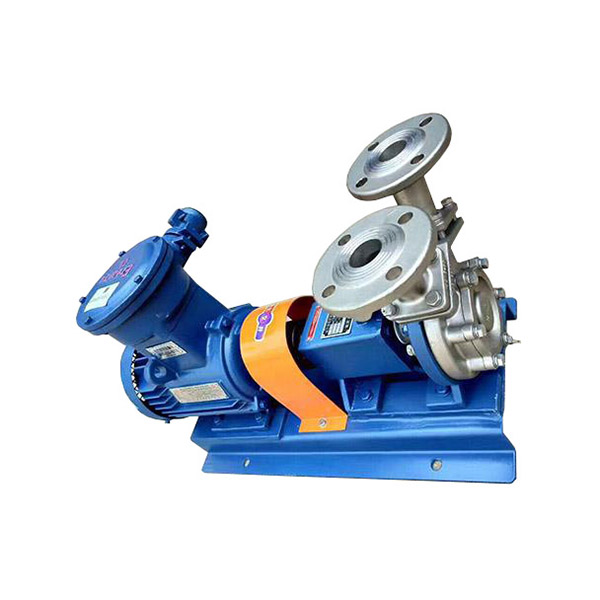

W型化工旋涡泵

    WB型旋涡泵是一种小流量(最小0.36m3/h)高扬程(最高180m)化工泵,用于输送温度从-20℃-+300℃,粘度不大于5°E,腐蚀性和无腐蚀性(视材料不同)的不含固体颗粒的液体。主要特点是工作压力高和用于具有腐蚀性的有机溶剂。
    WB型旋涡泵目前市场同类产品一般机封为外装(内装)式大弹簧或波纹管机械密封，这两种机封前者结构中使用的氟橡胶圈耐腐蚀性能较差，后者当工作压力高时机封容易打滑，使用情况很不理想。
为了避免以上几个方面的泵结构（机封安装形式上）的缺陷，我厂成立了以厂长亲自任组长的技术攻关小组，研制成功了MS系列内装式自冷却碳化硅机械密封，密封结构为波纹管外加大弹簧,并把泵结构进行了改制（附机械密封结构图），装配方法:首先装配托架总成和泵轴,把密封动环-2用止推螺钉固定在泵轴上,把静环-4安装在密封座-3上,然后装配泵体-1,再把带有静环的密封座用螺钉连结到泵体。该密封形式具有结构紧凑，安全性能好，耐压高，使用寿命长等优点，如果有不可避免的脱液情况，还可根据用户要求在密封端盖部位加水冷却装置，加冷却水后允许用户使用温度可以高达250℃,改制后的产品经投放市场近三年,用户使用情况反映一直很好，该产品的使用寿命是同类产品的3-5倍，使用期间基本不需维修。既提高了生产效率，又杜绝了化工企业生产环节中的“跑”、“冒”、“滴”、“漏”现象，是一种新型节能环保产品。
