YL型立式长轴泵

简介：YL立式高效节能长轴液下泵，采用浸没式叶轮，单支管结构，立式安装。它具有结构紧凑、效率高、工作平稳、操作简单、维护方便、占地面积小、通用化、标准化程度高的优点。是我公司吸收了世界发达国家立式长轴泵设计和制造的先进经验、为适应我国市场需求研制和发展的先进成熟的系列节能产品。该泵的接轴技术采用我公司独有的国家专利技术生产(专利号：ZL2004 2 0026773.9)确保了泵运行安全和稳定。

应用：YL立式高效节能长轴液下泵具有工业给排水、城市饮用水、生活消防及江、河、湖、海取水等多种用途，同时适合电力、冶金、矿山、化工、造纸等场所输送含有悬浮固体颗粒杂质的污蚀液。

性能范围：流量Q        30~6000m3/h

      扬程H        13~100m

      出口直径DN   100~800mm

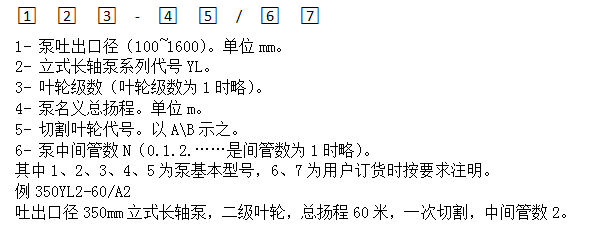

泵型号意义说明：

结构特点：本系列泵为立式结构，设计合理、结构紧凑、开启方便、便于维修。叶轮采用304不锈钢材质经精密铸造—固溶处理—抛丸喷沙处理—机械加工—动静平衡试验制造而成，叶轮结构为半开式，叶轮浸没在介质中，采用导流器集流，排污力强、不易堵塞，便于输送含有悬浮固体颗粒杂质的污蚀液。泵轴采用40Cr材质经两次热处理、磨削加工而成，同轴度高、钢性强。为了提高泵轴、轴套、滑动衬套使用寿命，泵轴外部采用优质Q235-A无缝钢管制造成护管密封联接，以有效防止悬浮固体颗粒杂质进入轴套、滑动衬套内，有效的降低了有害物质引起的磨损；泵轴和内外管分为多节，中间采用联轴螺母或联轴结联接。滑动衬套采用我公司专用的配方由英国摩根公司制造的SiC复合石墨衬套，强度高、磨擦系数小。该泵导流器、出口弯管、电机座采用HT200材质铸造加工而成, 联接管为Q235-A优质无缝钢管制造。

订货须知

    输送介质性质

泵的性能参数                  液体名称、成份

流量                                               使用温度及温度变化范围

扬程                           粘度

进口压力                       比重

出口压力                       饱和蒸汽压力（在使用温度下）

NPSHa值                       浓度

液下深度                       PH值

泵的结构                       所含固体颗粒名称、大小、比重、含量

泵过流部分材料                                有无析出结晶

密封形式                        电动机

出口方向                        形式、转速、电压、周波

口径                            备件、特殊附件

法兰规格                        特殊要求
