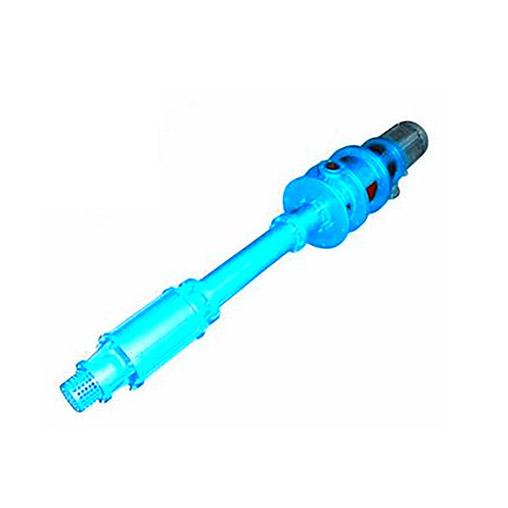

DLY立式多级液下泵

一、多级液下泵简述

       多级液下泵是新型油田集油用泵。其特点是占地面积小，便于野外安装和运行维护方便。该系列泵完全能满足目前油田集油及排给污油、污水的需要。

       DLY多级液下泵用来输送油井以及油站采集的原油和油水混合介质，也适合于输油管线使用，能满足采油厂、化工厂、炼油厂等单位输送各类油脂，

也可用于输送清水及类似清水的介质使用。

二、DLY立式多级液下泵性能范围

流量范围：5-300m3/h 扬程范围：15-300m 粘度范围：0-60cst(厘沲) 介质温度：0-200度

三、立式多级液下泵特点

（二）多级液下泵产品为立式单吸多吸分段式离心泵，DLY型泵吸入口在下部并且垂直向下，吐出口中xin水平布置。

　　 该系列泵都具有体积小，占地面积少，噪音低，径向导叶运转时不产生径向力，运行稳定，效率高，外露部分少等优点。

（三）多级液下泵传动

　　多级液下泵由安装在电机架上的户外型立式防爆电机，通过联轴器进行驱动，从电机端看泵是逆时针旋转。

（四）多级液下泵轴封

　　 多级液下泵采用低压区出轴结构的填料密封，安quan可靠，不泄漏。

（五）多级液下泵轴承与平衡装置

　　 泵轴上部由双列向心推力球轴承来支承，泵轴下部由耐磨合金滑动轴承支承，泵的轴向力由平衡鼓或平衡孔进行平衡，残余的轴向力，

由上部轴承承担。上部轴承用油脂或稀油润滑，滑动轴承由所输送介质进行润滑。

（六）多级液下泵材质 可根据用户不同介质选用材质，球铁QT600-3 不锈钢1Cr18Ni9Ti或铸铁HT200。

四、DLY多级液下泵性能参数表
