  • CHLF型不锈钢轻型分段式多级泵

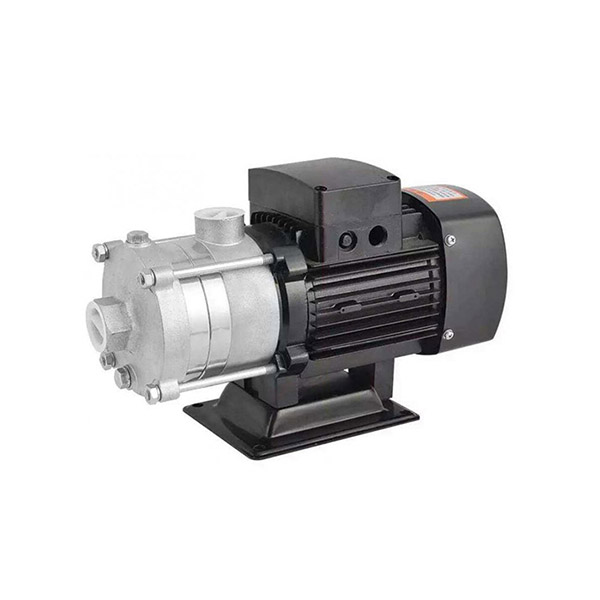

    CHLF型不锈钢轻型分段式多级泵

    概述：CHL，CHLK和CHLF（T）不锈钢轻型分段式多级泵采用了免修机械密封。泵的过流部件均采用不锈钢资料（304或316）制成，具有…

    13739106868 QQ客服

    ■ CHLF型不锈钢轻型分段式多级泵产品概述：

    CHL，CHLK和CHLF（T）不锈钢轻型分段式多级泵采用了免修机械密封。泵的过流部件均采用不锈钢资料（304或316）制成，具有低噪音，耐轻腐蚀，外形漂亮、体积小、重量轻、运用寿命长等特色。

    ■ CHLF型不锈钢轻型分段式多级泵工作条件：

    淡薄、洁净、不凝、不爆破、不含固体颗粒或纤维的液体。
    液体温度： 常温型－15℃至+70℃
    热水型+70℃至+110℃
    最大环境温度：+40℃
    最大运作压力：10巴
    最大进口压力受最大运作压力约束
    介质酸碱性：PH4~9

    ■ CHLF型不锈钢轻型分段式多级泵类型意义：



    ■ CHLF型不锈钢轻型分段式多级泵泵电机：

     ● 全封闭式风冷电机
     ● 铝壳
     ● 安全等级：IP55、密封等级：F
     ● 规范电压：50Hz：1×220-240V    3×220-240V    3×380-415V

    ■ CHLF型不锈钢轻型分段式多级泵运送介质：

     ● 淡薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
     ● 多级泵能够运送比如矿泉水、软化水、纯水、清油和其他轻化工介质。
     ● 当运送液体的密度或粘度大于水，如需求，有必要配用大功率电机。
     ● 多级泵是否适用于某一特定液体由多种要素决议，其间最重要的是氯含量、PH值、温度和溶剂、油的含量等。

    ■ CHLF型不锈钢轻型分段式多级泵结构图：



    序号

    称号

    资料

    AISI/ASTM

    序号

    称号

    资料

    AISI/ASTM

    2

    堵头

    不锈钢

    AISI304

    3

    轴承

    碳化钨


    4

    叶轮

    不锈钢

    AISI304

    5

    轴

    不锈钢

    AISI304

    6

    出水导叶

    不锈钢

    AISI304

    8

    机械密封



    9

    电机端盖

    铝合金


    10

    底座

    铸铁

    ASTM25B

    11

    拉杆

    不锈钢

    AISI304

    12

    导叶

    不锈钢

    AISI304

    13

    支撑导叶

    不锈钢

    AISI304

    14

    叶轮隔套

    不锈钢

    AISI304


    1

    进水体

    不锈钢

    AISI304

    7

    出水体

    不锈钢

    AISI304


    1

    进水体

    铸铁

    ASTM25B

    7

    出水体

    铸铁

    ASTM25B

    ■ CHLF型不锈钢轻型分段式多级泵产品用途：

    CHL，CHLK和CHLF（T）型不锈钢轻型分段式多级泵首要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化体系、轻油等的循环和增压。
      1）小型中央空调循环
      2）冷却体系
      3）工业清洗
      4）水处理（水的净化）
      5）水产饲养
      6）上肥/计量体系
      7）环境应用

    ■ CHLF型不锈钢轻型分段式多级泵性能参数：

    类型

    扬程(m)

    流量(m3/h)

    电机功率(KW)

    转速(r/min)

    CHL2-20

    14

    2

    0.37

    2900

    CHL2-30

    21

    2

    0.55

    2900

    CHL2-40

    28

    2

    0.55

    2900

    CHL2-50

    35

    2

    0.55

    2900

    CHL2-60

    42

    2

    0.75

    2900

    CHL4-20

    15

    4

    0.55

    2900

    CHL4-30

    22

    4

    0.75

    2900

    CHL4-40

    30

    4

    0.75

    2900

    CHL8-10

    8.5

    8

    0.75

    2900

    CHL8-20

    17

    8

    0.75

    2900

    CHL8-30

    25.5

    8

    1.1

    2900

    CHL8-40

    34

    8

    1.5

    2900

    CHL8-50

    42.5

    8

    2.2

    2900

    CHL12-10

    9.5

    12

    0.75

    2900

    CHL12-20

    19.5

    12

    1.2

    2900

    CHL12-30

    29.5

    12

    1.8

    2900

    CHL12-40

    39.5

    12

    2.4

    2900

    CHL12-50

    50

    12

    3

    2900

    CHL16-10

    10

    16

    1.1

    2900

    CHL16-20

    21

    16

    2.2

    2900

    CHL16-30

    32

    16

    3

    2900

    CHL20-10

    9.5

    20

    1.1

    2900

    CHL20-20

    21

    20

    2.2

    2900

    CHL20-30

    33

    20

    4

    2900

    CHLF(T)2-20

    14

    2

    0.37

    2900

    CHLF(T)2-30

    21

    2

    0.55

    2900

    CHLF(T)2-40

    28

    2

    0.55

    2900

    CHLF(T)2-50

    35

    2

    0.55

    2900

    CHLF(T)2-60

    42

    2

    0.75

    2900

    CHLF(T)4-20

    15

    4

    0.55

    2900

    CHLF(T)4-30

    22

    4

    0.55

    2900

    CHLF(T)4-40

    30

    4

    0.75

    2900

    CHLF(T)4-50

    38

    4

    1.1

    2900

    CHLF(T)4-60

    45

    4

    1.1

    2900

    CHLF(T)8-10

    8.5

    8

    0.75

    2900

    CHLF(T)8-20

    17

    8

    0.75

    2900

    CHLF(T)8-30

    25.5

    8

    1.1

    2900

    CHLF(T)8-40

    34

    8

    1.5

    2900

    CHLF(T)8-50

    42.5

    8

    2.2

    2900

    CHLF(T)12-10

    9.5

    12

    0.75

    2900

    CHLF(T)12-20

    19.5

    12

    1.2

    2900

    CHLF(T)12-30

    29.5

    12

    1.8

    2900

    CHLF(T)12-40

    39.5

    12

    2.4

    2900

    CHLF(T)12-50

    50

    12

    3

    2900

    CHLF(T)16-10

    10

    16

    1.1

    2900

    CHLF(T)16-20

    21

    16

    2.2

    2900

    CHLF(T)16-30

    32

    16

    3

    2900

    CHLF(T)16-40

    43

    16

    4

    2900

    CHLF(T)20-10

    9.5

    20

    1.1

    2900

    CHLF(T)20-20

    21

    20

    2.2

    2900

    CHLF(T)20-30

    33

    20

    4

    2900

    CHLF(T)20-40

    44.5

    20

    4.4

    2900
