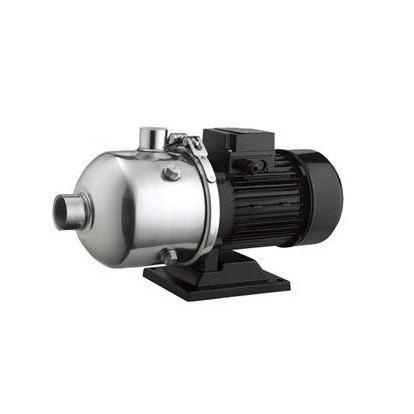

CHL型不锈钢圆筒式轻型多级泵

概述：CHL，CHLK和CHLF（T）不锈钢圆筒式轻型多级泵采用了免修机械密封。泵的过流部件均采用不锈钢材料（304或316）制成，具有…

13739106868 QQ客服

■ CHL型不锈钢圆筒式轻型多级泵产品概述：

CHL，CHLK和CHLF（T）不锈钢圆筒式轻型多级泵采用了免修机械密封。泵的过流部件均采用不锈钢材料（304或316）制成，具有低噪音，耐轻腐蚀，外形美观、体积小、重量轻、使用寿命长等特点。

■ CHL型不锈钢圆筒式轻型多级泵型号意义：

■ CHL型不锈钢圆筒式轻型多级泵工作条件：

稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度：常温型－15℃至+70℃
热水型+70℃至+110℃
最大环境温度：+40℃
最大运作压力：10巴
最大进口压力受最大运作压力限制
介质酸碱性：PH4~9

■ CHL型不锈钢圆筒式轻型多级泵电机：

电机为全封闭，风冷式二极电机
防护等级：IP55
绝缘等级：F
标准电压，
50Hz：
1×220-240V
3×220-240V
380-415V

■ CHL型不锈钢圆筒式轻型多级泵结构图：

序号	名称	材料	AISI/ASTM	序号	名称	材料	AISI/ASTM
1	进出水段	不锈钢	AISI304	2	连接管	不锈钢	AISI304
3	压板	不锈钢	AISI304	4	叶轮	不锈钢	AISI304
5	轴	不锈钢	AISI304	6	堵头	不锈钢	AISI304
7	出水导叶	不锈钢	AISI304	8	机械密封
9	电机端盖	铝合金		10	底座	铸铁	ASTM25B
11	快速接头	不锈钢	AISI304	12	导叶	不锈钢	AISI304
13	支撑导叶	不锈钢	AISI304	14	导流器	不锈钢	AISI304

■ CHL型不锈钢圆筒式轻型多级泵输送的液体：

稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
当输送液体的密度或粘度大于水，如需要，必须配用大功率电机。
泵是否适用于某一特定液体由多种因素决定，其中最重要的是氯含量、PH值、温度和溶剂、油的含量等。

■ CHL型不锈钢圆筒式轻型多级泵产品应用：

CHL型不锈钢圆筒式轻型多级泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
● 空调系统            ● 施肥、计量系统
● 冷却系统            ● 环境应用
● 工业清洗            ● 供水或增压系统
● 水处理（水的净化）  ● 生活用水
● 水产养殖            ● (其他)许多专门特定用途

■ CHL型不锈钢圆筒式轻型多级泵性能参数：

型号	扬程(m)	流量(m3/h)	电机功率(KW)	转速(r/min)
CHL2-20	14	2	0.37	2900
CHL2-30	21	2	0.55	2900
CHL2-40	28	2	0.55	2900
CHL2-50	35	2	0.55	2900
CHL2-60	42	2	0.75	2900
CHL4-20	15	4	0.55	2900
CHL4-30	22	4	0.75	2900
CHL4-40	30	4	0.75	2900
CHL8-10	8.5	8	0.75	2900
CHL8-20	17	8	0.75	2900
CHL8-30	25.5	8	1.1	2900
CHL8-40	34	8	1.5	2900
CHL8-50	42.5	8	2.2	2900
CHL12-10	9.5	12	0.75	2900
CHL12-20	19.5	12	1.2	2900
CHL12-30	29.5	12	1.8	2900
CHL12-40	39.5	12	2.4	2900
CHL12-50	50	12	3	2900
CHL16-10	10	16	1.1	2900
CHL16-20	21	16	2.2	2900
CHL16-30	32	16	3	2900
CHL20-10	9.5	20	1.1	2900
CHL20-20	21	20	2.2	2900
CHL20-30	33	20	4	2900
CHLF(T)2-20	14	2	0.37	2900
CHLF(T)2-30	21	2	0.55	2900
CHLF(T)2-40	28	2	0.55	2900
CHLF(T)2-50	35	2	0.55	2900
CHLF(T)2-60	42	2	0.75	2900
CHLF(T)4-20	15	4	0.55	2900
CHLF(T)4-30	22	4	0.55	2900
CHLF(T)4-40	30	4	0.75	2900
CHLF(T)4-50	38	4	1.1	2900
CHLF(T)4-60	45	4	1.1	2900
CHLF(T)8-10	8.5	8	0.75	2900
CHLF(T)8-20	17	8	0.75	2900
CHLF(T)8-30	25.5	8	1.1	2900
CHLF(T)8-40	34	8	1.5	2900
CHLF(T)8-50	42.5	8	2.2	2900
CHLF(T)12-10	9.5	12	0.75	2900
CHLF(T)12-20	19.5	12	1.2	2900
CHLF(T)12-30	29.5	12	1.8	2900
CHLF(T)12-40	39.5	12	2.4	2900
CHLF(T)12-50	50	12	3	2900
CHLF(T)16-10	10	16	1.1	2900
CHLF(T)16-20	21	16	2.2	2900
CHLF(T)16-30	32	16	3	2900
CHLF(T)16-40	43	16	4	2900
CHLF(T)20-10	9.5	20	1.1	2900
CHLF(T)20-20	21	20	2.2	2900
CHLF(T)20-30	33	20	4	2900
CHLF(T)20-40	44.5	20	4.4	2900
